Systèmes informatisés et automatisés
Chaîne d'informations / Chaîne d'énergie
SEANCE 1: Découverte des systèmes automatisés
Découverte des systèmes automatisés
Consignes
- Complétez le document distribué par le professeur.
- Visionnez la vidéo et répondez aux questions.
Documents ressources
- Site http://www.techno-logique.com.
- Vidéo : De quoi est composé un système automatisé ?
Répondre au questionnaire avec le diaporama présentation des systèmes automatisés
lien du diaporama présentation des systèmes automatisés
https://les-quatre-saisons.mon-ent-occitanie.fr/espace-pedagogique/technologie/4eme/decouverte-des-systemes-automatises--17258.htm
QCM
Lien QCM structure d'un Système automatisé
sources Michel Roemhild
SEANCE 2
Comment fonctionne un système automatisé ?
Problématique:
Pour fonctionner, un automatisme ( portail, escalator, drone, robot ) doit acquérir des informations sur ce qui l’entoure afin de les traiter et de réagir selon le programme qui lui a été implanté mais ….
Comment fonctionne un système automatisé ?
La chaîne d’information et la chaîne d’énergie
SEANCE 3
Comprendre la chaîne d’énergie
- Analyser le fonctionnement et la structure d'un objet, identifier les entrées et sorties.
Consignes
- Complétez le document distribué par le professeur.
- Visionnez la vidéo et répondez aux questions.
Documents ressources
- Site http://www.techno-logique.com.
- Vidéo : Explication Chaîne d'information et d'énergie d'une porte automatique
REVISION
Vidéo
Explication Chaîne d'information et d'énergie d'une porte automatique
Exemples de chaîne d'énergie et d'information
Exercice sur store automatique
QCM
Synthèse et Exercices d'entraînement
I. Présentation des fonctions techniques et des solutions techniques possibles
II. Les Chaînes d'Energie et d'Information dans un Automatisme

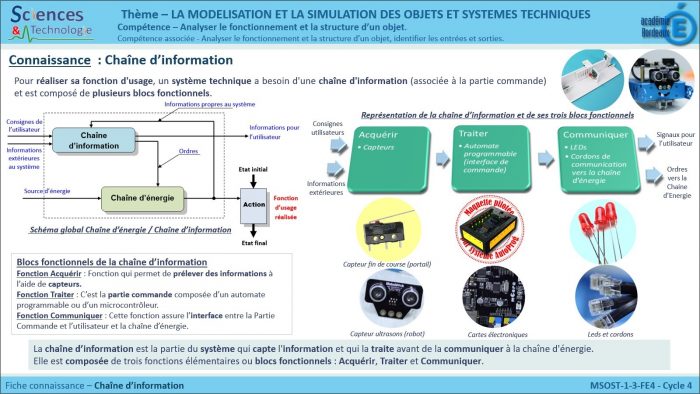

1. La chaîne d'information
Exemple de chaîne d'information : la porte automatique de garage
2. Chaine d'énergie

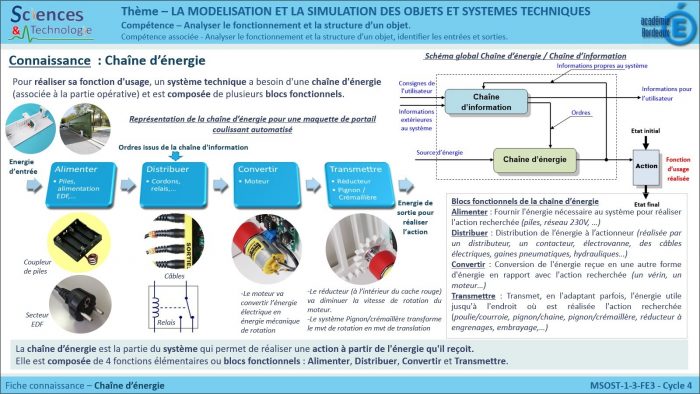

3. La chaîne d'énergie en physique
Fiche méthode. Comment représenter les fonctions techniques et les solutions techniques associées ?
Fiche méthode. Comment représenter une chaîne d'énergie ?
Fiche méthode. Comment représenter une chaîne d'information ?
Exercices d'entrainement
SEANCE 4
TP chaîne d'énergie et d'information
Situation à problème :
Comment fonctionne un portail automatique ou une porte de garage
Quels sont les modes de transmission de données
Travail à faire :
A partir de l'animation
de l'ouverture d'un portail et de la photo du portail
ou
d'une porte de garage et de la photo de la porte de garage
et
de la fiche ressource chaîne d'information et d'énergie, compléter la fiche activité portail automatique :
1°) Retrouver le vocabulaire de base

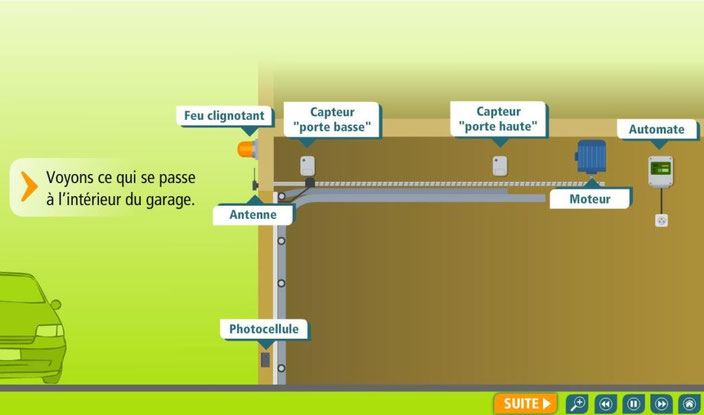

2°) Légender le schéma du portail automatique ou de la porte de garage
3°) Retrouver les actionneurs, capteurs et l'effecteur
3°) Compléter la chaîne d'informations et d'énergie
4°) Expliquer les modes de transmissions de données avec la fiche ressource les communications
TRAITEMENT DU SIGNAL
CHAÎNE D'INFORMATION ET D 'ÉNERGIE
Animations de la porte de garage et portail automatique
portail automatique
porte de garage
SEANCE 5
TP sur l’acquisition de l’information : dans la chaîne d’information, comment cette information est-elle acquise par le système automatisé ?
