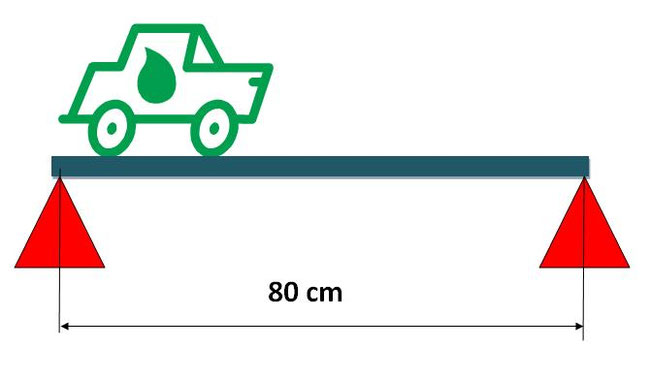

Seances Tp en groupe : Réalisation collective d'un pont treillis.1. Présentation du défi " Réalisation d'un pont treillis de Warren en papier ".Il doit permettre le passage d'une voiture sur une distance de 80 cm.
Le pont treillis de Warren est composé de triangles équilatéraux.
Un treillis est un ensemble régulier de formes géométriques simples.Un triangle est composé de 3 poutres.
Les poutres de papier seront des tubes de section circulaire. (diamètre 1 cm)

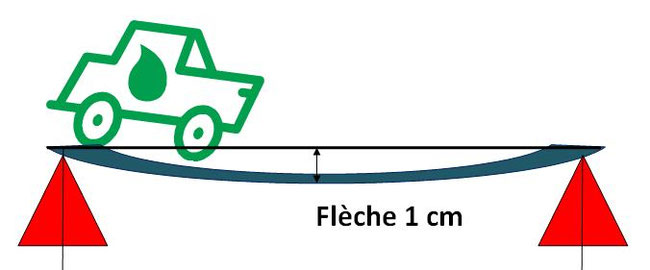

La flèche maxi en charge ne doit pas dépasser 1 cm.
2. Exemples.
Exemple réel d'une passerelle en treillis de type Warren.
Exemple de ponts en treillis.
3.TP1. Travail demandé :
1. Par équipe , mettez au point et réalisez la fabrication de 7 poutres en papier de section circulaire. (Diamètre 1 cm)
2. Effectuez le montage d'un treillis carré.
3. Effectuez le montage d'un treillis en triangle équilatéral.
4. Expliquez le choix de la section circulaire
5. Expliquez l'utilisation de la forme triangulaire pour le pont de Warren.
Vous aurez besoin : de feuilles de papier de format A4 (29,7 cm x 21 cm), de tubes plastiques de diamètre 1 cm, de bâtons de colle, des agrafes parisiennes.
4.TP2. Travail demandé :
1. Par équipe, réalisez le défi demandé.
3 équipes = 3 ponts = 3 chefs de chantier.
Le chef de chantier conseille, coordonne et vérifie la bonne exécution des tâches du groupe.
